產品簡介：

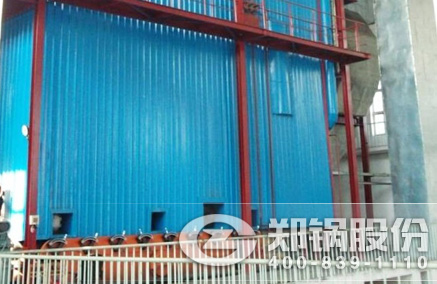

DHL系列角管鏈條爐排鍋爐是鄭鍋通過對GEF項目的技術引進以及在國內外角管鍋爐產品和技術研究的基礎上，根據我國燃煤鏈條爐排的技術發展特點和市場需求進行自主創新設計的具有水循環可靠、高效燃燒、低污染排放的大容量層燃鏈條爐排鍋爐節能產品。

本鍋爐具有熱效率高，運行成本低，能長期無故障運行，鍋爐出口煙塵排放濃度低，重量輕，基建投資少，片裝出廠，現場安裝工作量小，安裝周期短等特點。在技術核心上揉和了西安交通大學鍋爐研究所提出的二個發明專利，相關專利技術如下： 　

基于高溫分離的飛灰內循環流化復燃裝置　　　　　國家發明專利被受理的申請號：200610043133.2 　

角管式鍋爐旗式對流受熱面復合等流速設計方法　　國家發明專利被受理的申請號：200610043132.8

產品用途： 　

DHL系列角管鏈條爐排鍋爐產品可用做為城市和工礦企業等集中供熱的熱源主機，單機可供300000-400000m²建筑面積采暖，也可作為熱電廠高峰鍋爐，調節城市熱網運行。對于需要大量工藝熱水的工礦企業該鍋爐也能滿足其需求。

性能優勢

1、采用西安交通大學研究的兩項鍋爐產品設計發明專利：①基于高溫分離的飛灰內循環硫化復燃裝置；②角管式鍋爐旗式對流受熱面復合等流速設計方法。 　　

2、采用橫梁式爐排，爐排運行阻力小；爐排片冷卻效果好，故障率低；爐排漏“燃料”量小。燃燒系統生產制造為國內一流廠家專業生產。 　　

3、鍋爐整體采用二次風湍動燃燒設計思路和飛灰高溫分離+飛灰內循環流化再燃技術。 　　

4、鍋爐爐體是輕型爐墻結構，保溫性能好，不漏灰，環境優良。 　　

5、該型鍋爐可根據用戶不同煤種進行爐拱的相應設計。

技術參數

• 單鍋筒橫置式角管鏈條爐排蒸汽鍋爐
• 單鍋筒橫置式角管鏈條爐排熱水鍋爐

型號規格	額定蒸發量(t/h)	額定蒸汽壓力(MPa)	額定蒸汽溫度(℃)	給水溫度(℃)	設計燃料	在線訂購	出廠方式
DHL20-1.25-AⅡ	20	1.25	194	105	Ⅱ類煙煤		散裝
DHL20-1.6-AⅡ	20	1.6	204	105			散裝
DHL20-2.5-AⅡ	20	2.5	226	105			散裝
DHL35-1.25-AⅡ	35	1.25	194	105			散裝
DHL35-1.6-AⅡ	35	1.6	204	105			散裝
DHL35-2.5-AⅡ	35	2.5	226	105			散裝
DHL45-1.25-AⅡ	45	1.25	194	105			散裝
DHL45-1.6-AⅡ	45	1.6	204	105			散裝
DHL45-2.5-AⅡ	45	2.5	226	105			散裝
DHL75-1.25-AⅡ	75	1.25	194	105			散裝
DHL75-1.6-AⅡ	75	1.6	204	105			散裝
DHL75-2.5-AⅡ	75	2.5	226	105			散裝

型號規格	額定熱功率(MW)	額定出水壓力(MPa)	出水溫度(℃)	回水溫度(℃)	設計燃料	在線訂購	出廠方式
DHL14-1.25/130/70-AⅡ	14	1.25	130	70	Ⅱ類煙煤		散裝
DHL29-1.6/130/70-A	29	1.6	130	70	煙煤		散裝
DHL29-1.25/130/70-AⅡ	29	1.25	130	70	Ⅱ類煙煤		散裝
DHL46-1.6/130/70-A	46	1.6	130	70	煙煤		散裝
DHL46-1.6/150/90-AⅡ	46	1.6	150	90	Ⅱ類煙煤		散裝
DHL58-1.6/130/70-AⅡ	58	1.6	130	70	Ⅱ類煙煤		散裝
DHL58-1.6/150/90-AⅡ	58	1.6	150	90	Ⅱ類煙煤		散裝
DHL70-1.6/130/70-AⅡ	70	1.6	130	70	Ⅱ類煙煤		散裝
DHL70-1.6/150/90-AⅡ	70	1.6	150	90	Ⅱ類煙煤		散裝
DHL116-1.6/130/70-AⅡ	116	1.6	130	70	Ⅱ類煙煤		散裝
